Efterhånden som moderne automationssystemer bliver mere sofistikerede, skal bevægelsesfeedback-enheder levere større nøjagtighed, pålidelighed og redundans. En komponent, der spiller en afgørende rolle i disse systemer, erdobbeltkanals roterende transformer, som muliggør samtidig transmission af flere signaler på tværs af roterende grænseflader.
Dobbeltkanals roterende transformatorer er meget brugt i applikationer, der kræver præcis bevægelseskontrol, redundans eller multi-signalfeedback. Deres kontaktløse design gør det muligt at overføre elektriske signaler mellem roterende og stationære komponenter uden fysisk kontakt, hvilket giver enestående holdbarhed og signalstabilitet.
Hvorfor dobbeltkanaldesign er vigtigt
I mange-højtydende bevægelseskontrolsystemer er en enkelt signalkanal muligvis ikke tilstrækkelig. Dobbeltkanals roterende transformatorer tillader to uafhængige signalveje at fungere samtidigt, hvilket giver yderligere funktionalitet og pålidelighed.
For eksempel i resolver-baserede feedback-systemer kan én kanal transmittere excitationssignalet, mens den anden kanal bærer udgangssignalet, der repræsenterer rotorposition. I sikkerhedskritiske-systemer kan dobbeltkanaler også give redundans for at sikre kontinuerlig drift, selvom en kanal oplever interferens.
Denne egenskab gør dobbeltkanals roterende transformatorer særligt værdifulde i industrier, hvor systempålidelighed er kritisk.
Driftsprincip

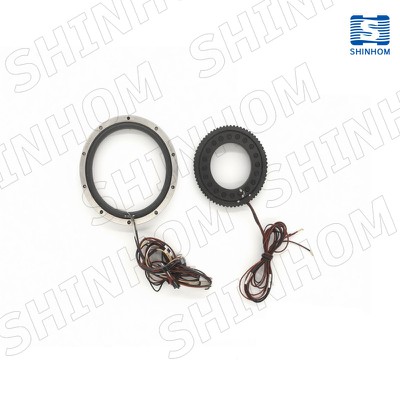

Driftsprincippet for en tokanals roterende transformer ligner princippet for en standard transformer. Enheden består af en rotor- og statorsamling, der hver indeholder flere sæt viklinger.
Når et AC excitationssignal påføres primærviklingerne, genereres magnetisk flux inden i transformatorkernen. Når rotoren roterer, inducerer denne flux spænding i de tilsvarende sekundære viklinger, hvilket tillader elektriske signaler at blive overført over den roterende grænseflade.
Fordi systemet anvender elektromagnetisk kobling frem for mekanisk kontakt, forbliver signaltransmissionen stabil selv ved høje rotationshastigheder.
Fordele ved dobbeltkanals roterende transformere
- Dobbeltkanals roterende transformatorer tilbyder flere fordele, der understøtter moderne styresystemer.
Samtidig signaloverførsel
- To uafhængige signalkanaler muliggør mere komplekse feedbacksystemer.
Forbedret pålidelighed og redundans
- Dobbeltkanaler kan levere backupsignaler i sikkerhedskritiske-applikationer.
Berøringsfri drift
- Ingen børster eller slæberinge betyder lavere vedligeholdelse og længere levetid.
Høj nøjagtighed
- Præcise viklingsstrukturer sikrer stabil signalkobling og ensartet output.
- Disse fordele gør dobbeltkanals roterende transformatorer ideelle til avancerede motion control-applikationer.
Nøgleapplikationer
Dobbeltkanals roterende transformatorer bruges almindeligvis i systemer, hvor præcision, pålidelighed og redundans er afgørende.
Typiske anvendelser omfatter:
- Højtydende-servomotorer
- Robotik og automationssystemer
- Luftfartskontrolmekanismer
- Radar og forsvarsudstyr
- Drivsystemer til elektriske køretøjer
- Industrielle bevægelseskontrolplatforme
I disse systemer sikrer nøjagtig signaltransmission, at controllere modtager pålidelige feedbackdata til præcis positionering og hastighedsregulering.

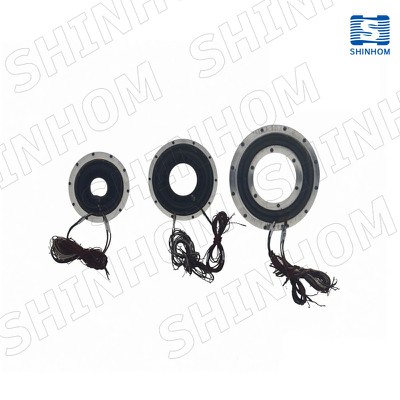

SHINHOM Dual Channel Rotary Transformer Technology
SHINHOMudvikler dobbeltkanals roterende transformatorer designet til at opfylde de krævende krav til moderne bevægelseskontrolsystemer. Disse komponenter er bygget ved hjælp af omhyggeligt konstruerede magnetiske materialer og præcisionsviklingsteknikker for at sikre stærk elektromagnetisk kobling og pålidelig signaloverførsel.
SHINHOM-designet fokuserer på holdbarhed, signalnøjagtighed og mekanisk stabilitet, hvilket gør disse roterende transformatorer velegnede til lang-drift i industrielle og høje-miljøer.
Efterhånden som automatisering, robotteknologi og intelligent maskineri fortsætter med at udvide, vil dobbeltkanals roterende transformatorer forblive en nøgleteknologi, der understøtter næste-generations bevægelseskontrolsystemer.
