Lukket Loop Hall Effect Current Sensor,
For at imødekomme kravene i moderne applikationer, skal aktuelle sensorer have en stadig større båndbredde og dynamisk rækkevidde samt reduceret strømforbrug og dimension. Blandt de tilgængelige aktuelle sensorteknologier har Hall-baserede nuværende sensorer fået en øget popularitet på grund af deres fordele med hensyn til størrelse, økonomisk gennemførlighed, lavt strømforbrug, højt dynamisk interval og integrabilitet med standard CMOS-teknologier.
Fordele ved hallens nuværende sensor
1. bredt måleområde
2. hurtig responshastighed
3, høj måleansvarlighed
4. god linearitet
5. God dynamisk præstation
6. Bred arbejdsfrekvensbånd
7, høj pålidelighed
8. Stærk overbelastningskapacitet og stort måleområde
9, lille størrelse, let vægt, let at installere.

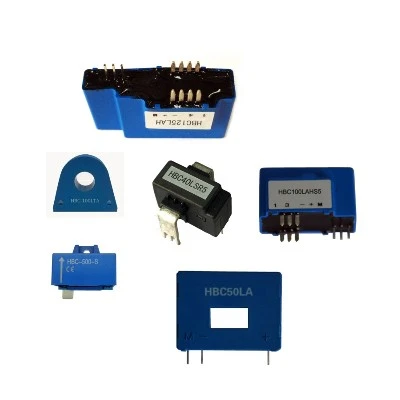

| Produktfamilier | 1. HBC ✉ | 2. HKC ✉ | 3. HCB ✉ |
| Produktserier | IDC (a) | Forsyningsspænding (V) | Modstand (ω) | |
| HBC-B | 50-300 | 12-18 | 10-50 | ✉ |
| Hbc -1000 s | 1000 | 15 | 5-22 | ✉ |
| Hbc {{0}} ADS-A0 | 100-300 | 24 | - | ✉ |
| Hbc -30 As-A1 | 30 | 12 | - | ✉ |
| Hbc -50 la | 50 | 12-15 | 50-160 | ✉ |
| HBC-AP | 50-200 | 12-15 | 30-76 | ✉ |
| HBC-CAS -190415 | 6-50 | 5 | - | ✉ |
| HBC-Casr | 6-50 | 5 | - | ✉ |
| Hbc-dps 5-2 v | 10-25 | 2 | - | ✉ |
| HBC-DS5 | 6-50 | 5 | - | ✉ |
| HBC-DSH5 | 6-75 | 5 | - | ✉ |
| HBC-DSR5 | 6-40 | 5 | - | ✉ |
| HBC-F | 200-500 | 15-24 | 10-80 | ✉ |
| HBC-LA-T | 25-100 | 15 | 35-100 | ✉ |
| HBC-LA | 50 | 12-15 | 50-155 | ✉ |
| HBC-LAH | 50-100 | 12-15 | 0-163 | ✉ |
| HBC-Lap | 100-200 | 12-15 | 8-72 | ✉ |
| HBC-LF | 500-1000 | 15-24 | 0-65 | ✉ |
| HBC-LP | 125-200 | 12-18 | 22-100 | ✉ |
| HBC-LSR5 | 6-50 | 5 | - | ✉ |
| HBC-LTA | 50-300 | 12-18 | 21-32 | ✉ |
| HBC-LTB | 300-500 | 15-24 | 31-45 | ✉ |
| HBC-LTB1 | 100-1000 | 12-15 | - | ✉ |
| HBC-LX | 5-150 | 15 | - | ✉ |
| HBC-S | 1000 | 15 | 20-30 | ✉ |
| HBC-SY | 5-100 | 15 | - | ✉ |
| HBC-SY12MJ | 3-25 | 12 | - | ✉ |
| HBC-Us | 100-500 | 12-18 | 16-30 | ✉ |
| HBC-X | 10-50 | 15 | - | ✉ |
| HBC-XS5 | 10-50 | 5 | 16.7-100 | ✉ |
| HBC03SY12 | 3 | 2.5 | - | ✉ |
| HBC1000s | 1000 | 15 | 5-22 | ✉ |
| HBC100LAHS5 | 100 | 5 | - | ✉ |
| Hbc125lah -180228 | 125 | 12-15 | 14-48 | ✉ |
| Hbc125lah | 125 | 12 | 14-70 | ✉ |
| HBC125LP1 | 125 | 15 | - | ✉ |
| HBC2000LSH | 20-2000 | 15-24 | 2-25 | ✉ |
| Hbc200lap -100 Ma | 200 | 15 | 76 | ✉ |
| Hbc200lta -100 ma | 200 | 15 | - | ✉ |
| HBC200LTA | 200 | 12-15 | 33-95 | ✉ |
| HBC20XS5 | 20 | 5 | 50 | ✉ |
| HBC25A05 | 25 | 15 | 110 | ✉ |
| HBC25C04 | 25 | 55 | 100-360 | ✉ |
| Hbc300lta -150 Ma | 300 | 15 | 0-26.67 | ✉ |
| HBC300LTA | 50-300 | 12-18 | 36-120 | ✉ |
| HBC300LTA1 | 50-300 | 12-18 | 36-120 | ✉ |
| HBC500LF | 500 | 12-18 | 10-100 | ✉ |
| HBC500LTB1 | 300-500 | 15-24 | 100-130 | ✉ |
| HBC50DS5 | 6-50 | 5 | 50-100 | ✉ |
| HBC50LA | 50 | 12-15 | 50-160 | ✉ |
| HBC50LSR5 | 6-50 | 5 | - | ✉ |
Demonterbar Hall Effect Current Sensor
| Produktserier | IDC (a) | Forsyningsspænding (V) | |
| 05- HKC-EKB1 | 200-4000 | 15 | ✉ |
| 20- HKC-B | 50-300 | 12-18 | ✉ |
| Hkc -2012 y1 | 2000-10000 | 12-15 | ✉ |
| HKC-B1 | 50-600 | 12-15 | ✉ |
| HKC-BS | 50-600 | 15 | ✉ |
| HKC-BS 5-0. 626 | 50-600 | 5 | ✉ |
| HKC-BS5 | 50-900 | 2.5 | ✉ |
| HKC-BT | 50-600 | 15 | ✉ |
| HKC-E | 50-500 | 12-15 | ✉ |
| HKC-EKA | 100-500 | 15 | ✉ |
| HKC-EKAD1 | 30-600 | 15 | ✉ |
| HKC-EKAS12 | 100-500 | 12 | ✉ |
| HKC-EKASDA -2012 | 20 | 24 | ✉ |
| HKC-EKASY -2012 | 50-500 | 24 | ✉ |
| HKC-EKB | 200-2000 | 15 | ✉ |
| HKC-EKBS12 | 200-2000 | 12 | ✉ |
| HKC-FK | 200-1000 | 15 | ✉ |
| HKC-H | 600-3000 | 15 | ✉ |
| HKC-HA | 800-5000 | 12-15 | ✉ |
| HKC-HAHS52 | 50-1500 | 5 | ✉ |
| HKC-HAS | 50-600 | 15 | ✉ |
| HKC-HASP | 50-600 | 15 | ✉ |
| HKC-hat | 100-2000 | 15 | ✉ |
| HKC-HAX -2019 | 500-2500 | 15 | ✉ |
| HKC-HB -2019 | 1000-12000 | 15 | ✉ |
| Hkc-hop | 800-3000 | 15 | ✉ |
| HKC-K | 400-2000 | 15 | ✉ |
| HKC-KB -2019 | 800-3000 | 15 | ✉ |
| HKC-KB | 500-5000 | 12-15 | ✉ |
| HKC-KC | 1000-10000 | 15 | ✉ |
| HKC-LBP | 200 | 15 | ✉ |
| HKC-LBS5 | 50-450 | 24 | ✉ |
| HKC-LTH | 10-450 | 15 | ✉ |
| HKC-N | 50-1000 | 15 | ✉ |
| HKC-PTPS | 50-150 | 5 | ✉ |
| HKC1000SML | 1000 | 15 | ✉ |
| HKC18P-D1 | 40-60 | 15 | ✉ |
| HKC18P-D15 | 40-60 | 15 | ✉ |
| HKC18P 03-50 D15 | 3-50 | 15 | ✉ |
| HKC2000F | 200-2000 | 12-15 | ✉ |
| HKC2000H | 600-3000 | 12-15 | ✉ |
| HKC2000K | 400-2000 | 12-15 | ✉ |
| HKC200LBP -4 V. | 200 | 15 | ✉ |
| HKC 2105-20 | 50-500 | 12-15 | ✉ |
| HKC4000KB -170316 | 500-4000 | 12-15 | ✉ |
| HKC5000HOP -180108 | 2000-5000 | 15 | ✉ |
Funktion:
Testfrekvens: {{0}} ~ 100kHzaccuracy: 0,2%~ 1%
Responstid: Mindre end 1UsLinearity: 0. 1%
Ingen indsættelsestab målt
Mål AC, DC og pulsstrømning Den primære strøm er meget isoleret fra den sekundære outputsignal
Lukket loop Hall Magnetic Compensation Principle Manufacturing
Shinhom er dedikeret til at indstille en høj ekspertise for industrier, der integrerer eller bruger magnetisk teknologier i voresLukket Loop Hall Effect Current Sensorprodukter.
