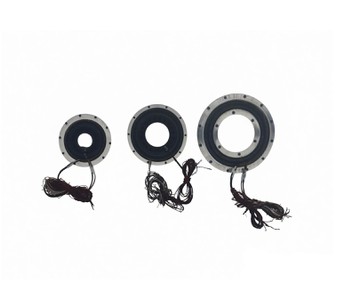

Oversigt
En dobbelt-roterende transformator kombinerer to roterende transformatorer med forskellige antal polpar, med to kanaler, hver med to viklinger. Den høj-pålidelige roterende dobbelt--kanals roterende transformer tilbyder 360-graders vinkelmåling med nøjagtighed fra 20' til 15" valgbar, multi-turn-måling, følsomhed, lang levetid, modstand mod høje og lave temperaturer, vibrationsmodstand, stærk elektromagnetisk interferens-grænseflademodstand, og med meget stabil udgangsspændingsmodstand, og muligheder.
Anvendelse
På grund af dens overlegne ydeevne inden for vinkel- og positionsmåling er to---kanals roterende transformatorer meget udbredt i områder, der kræver høj-præcisionskontrol, såsom rumfart, skibe, våben og præcisionsmaskineri. De anvendes også i vid udstrækning inden for nye energiområder som vindkraft og solenergi.
Tekniske data
|
Motor model |
Antal stangpar |
Excitationsfrekvens (Hz) |
Excitationsspænding (V) |
Udgangsspænding (V) |
Nøjagtighed |
Nulspænding (mV) |
Faseskift (grad) |
Vægt (g) |
Temperatur (grad) |
||||
|
Grov |
Bøde | Grov | Bøde |
Grov(') |
Bøde(") |
Groft (') |
Fint (") | ||||||
|
J40XFS002 |
1 |
16 | 2000 | 4 | 2 | 2 | Mindre end eller lig med 20 | Mindre end eller lig med ±20 | Mindre end eller lig med ±40 | Mindre end eller lig med ±20 | Mindre end eller lig med ±40 | Mindre end eller lig med 100 | -55~+85 |
|
J50XFS002 |
1 |
16 | 2000 | 4 | 2 | 2 | Mindre end eller lig med 20 | Mindre end eller lig med ±20 | Mindre end eller lig med ±30 | Mindre end eller lig med ±20 | Mindre end eller lig med ±35 | Mindre end eller lig med 120 | -55~+85 |
|
J60XFS002 |
1 |
16 | 2000 | 4 | 2 | 2 | Mindre end eller lig med 20 | Mindre end eller lig med ±20 | Mindre end eller lig med ±25 | Mindre end eller lig med ±20 | Mindre end eller lig med ±30 | Mindre end eller lig med 180 | -55~+85 |
|
J65XFS002 |
1 |
16 | 2000 | 4 | 2 | 2 | Mindre end eller lig med 20 | Mindre end eller lig med ±20 | Mindre end eller lig med ±25 | Mindre end eller lig med ±20 | Mindre end eller lig med ±30 | Mindre end eller lig med 235 | -55~+85 |
|
J70XFS002 |
1 |
32 | 2000 | 4 | 2 | 2 | Mindre end eller lig med 25 | Mindre end eller lig med ±20 | Mindre end eller lig med ±25 | Mindre end eller lig med ±20 | Mindre end eller lig med ±30 | Mindre end eller lig med 260 | -55~+85 |
|
J75XFS002 |
1 |
32 | 2000 | 4 | 2 | 2 | Mindre end eller lig med 25 | Mindre end eller lig med ±20 | Mindre end eller lig med ±25 | Mindre end eller lig med ±20 | Mindre end eller lig med ±35 | Mindre end eller lig med 280 | -55~+85 |
|
J78XFS002 |
1 |
32 | 2000 | 4 | 2 | 2 | Mindre end eller lig med 25 | Mindre end eller lig med ±20 | Mindre end eller lig med ±20 | Mindre end eller lig med ±25 | Mindre end eller lig med ±40 | Mindre end eller lig med 320 | -55~+85 |
|
J80XFS002 |
1 |
32 | 2000 | 4 | 2 | 2 | Mindre end eller lig med 25 | Mindre end eller lig med ±20 | Mindre end eller lig med ±15 | Mindre end eller lig med ±20 | Mindre end eller lig med ±40 | Mindre end eller lig med 350 | -55~+85 |
|
J90XFS002 |
1 |
32 | 2000 | 4 | 2 | 2 | Mindre end eller lig med 25 | Mindre end eller lig med ±20 | Mindre end eller lig med ±15 | Mindre end eller lig med ±20 | Mindre end eller lig med ±30 | Mindre end eller lig med 400 | -55~+85 |
|
J100XFS002 |
1 |
32 | 2000 | 4 | 2 | 2 | Mindre end eller lig med 25 | Mindre end eller lig med ±20 | Mindre end eller lig med ±15 | Mindre end eller lig med ±20 | Mindre end eller lig med ±38 | Mindre end eller lig med 420 | -55~+85 |
|
J110XFS002 |
1 |
32 | 2000 | 4 | 2 | 2 | Mindre end eller lig med 25 | Mindre end eller lig med ±20 | Mindre end eller lig med ±15 | Mindre end eller lig med ±20 | Mindre end eller lig med ±40 | Mindre end eller lig med 500 | -55~+85 |
|
J120XFS002 |
1 |
32 | 2000 | 4 | 2 | 2 | Mindre end eller lig med 25 | Mindre end eller lig med ±15 | Mindre end eller lig med ±15 | Mindre end eller lig med ±10 | Mindre end eller lig med ±10 | Mindre end eller lig med 600 | -55~+85 |
|
J130XFS002 |
1 |
32 | 2000 | 4 | 2 | 2 | Mindre end eller lig med 25 | Mindre end eller lig med ±20 | Mindre end eller lig med ±15 | Mindre end eller lig med ±20 | Mindre end eller lig med ±38 | Mindre end eller lig med 700 | -55~+85 |
|
J150XFS002 |
1 |
32 | 2000 | 4 | 2 | 2 | Mindre end eller lig med 25 | Mindre end eller lig med ±20 | Mindre end eller lig med ±10 | Mindre end eller lig med ±20 | Mindre end eller lig med ±35 | Mindre end eller lig med 800 | -55~+85 |
SHINHOM er dedikeret til at sætte en høj standard for ekspertise for industrier, der integrerer eller anvender magnetiske teknologier i voresDobbelt-roterende transformatorprodukter.
