Port drev transformer

Port drev transformerer en pulstransformator, der er meget udbredt i IGBT- og MOSFET-gatedrevkredsløb.

Portdrevtransformatorer til IGBT er nøgleelementet i driverkredsløbet, der leverer den nødvendige strøm til at skifte og opretholde sikker galvanisk adskillelse mellem mellemkredsløbet og lavspændingskontrolsiden.

Gate-drivtransformatorer bruges til at levere de styrende gate-spændingsimpulser mellem afløbet og kilden til en MOSFET, mens de giver isolation mellem MOSFET'en og det kontrollerende drivkredsløb.

Shinhoms off-the-shelf gate-drivtransformatorer forenkler designet af dit gate-drev-kredsløb og forkorter designcyklustiden. Vores designs bruger typisk ferritkerner med høj permeabilitet for at maksimere magnetiseringsinduktansen og minimere magnetiseringsstrømmen. Den nødvendige transformerstørrelse bestemmes af applikationens volt-tidsprodukt. Derfor er det første udvælgelseskriterium for en gate-drevtransformator volt-tidsproduktets (V-µsek) rating som vist på transformatordatabladet. Dette skal være større end eller lig med det højest påførte spændingstidsprodukt, der forventes for at undgå kernemætning.

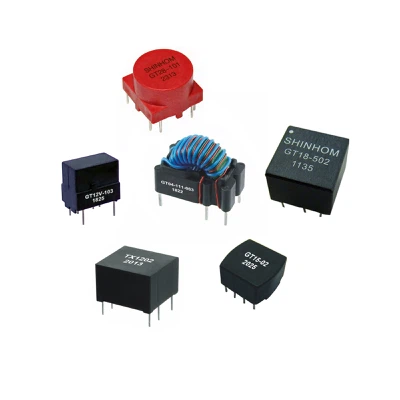

1. PCB familie ✉

Disse transformere er viklet på højkvalitets ferritkerne

og er beregnet til en meget bred vifte af applikationer:

• affyring af tyristorer og triacer;

• at drive bipolær transistor og IGBT;

• at drive FET- og MOSFET-transistorer;

• linjekobling i højhastigheds datatransmission (til de mindste størrelser).

Diversificerede kassestørrelser præsenteres med stigende effekt,

så de effektivt kan finde anvendelse som drivere i enhver lav til medium

strømkredsløb til styring og konvertering af elektrisk energi, hvor

følgende funktioner anmodes på samme tid:

• høj effekt pulstransmissionsevne (høj amplitude med korrekt

varighed) og lav magnetiseringsstrøm;

• lav lækageinduktans, som tillader høj stejlhed og kort stigetid

af bølgeformen; • lav koblingskapacitans, så en god afkobling

og immunitet over for interferens er nået;

• lille størrelse, opnået ved brug af toroidal kerne;

• høj primær til sekundær modstandsspænding ved hjælp af en korrekt

ledninger isolering og kolofonium fyldning;

• Overholdelse af internationale standarder.

Serier i denne familie

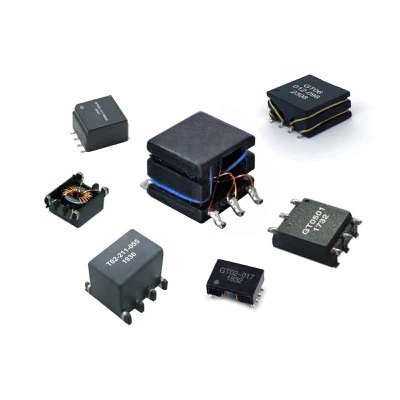

2. SMB-familie ✉

FUNKTIONER:

mindste størrelse på markedet

Designet til frekvenser fra 500KHz til 1MHz

Flad top til pick and place applikationer

Flere drejningsforhold tilgængelige

ANSØGNINGER:

Spændingsregulator moduler

Højfrekvente AC/DC og DC/DC konvertere

Puls/Signal transformatorer

Flere drejningsforhold tilgængelige

Serier i denne familie

Shinhom er dedikeret til at sætte en høj standard for ekspertise for industrier, der integrerer eller anvender magnetiske teknologier i voresPort drev transformer Produkter.
